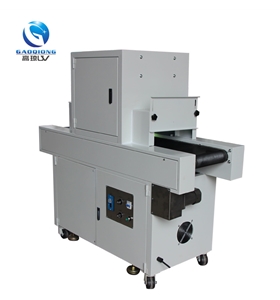

在微電子制造領域，UVLED固化機正成為精密加工的關鍵設備，其獨特的性能優勢為微電子產品的質量提升提供了全新解決方案。本文將重點探討UVLED固化機在微電子制造中的典型應用及其技術優勢。
1. 芯片封裝工藝
精密封裝：采用UVLED點光源可實現50μm級精度的局部固化
低溫工藝：基板溫度控制在60℃以下，避免熱損傷
快速固化：3-5秒完成環氧樹脂固化，提升產線效率
某芯片制造商報告顯示："使用UVLED點光源固化系統后，封裝良品率從92%提升至99.3%"
2. 電路板制造應用
在PCB制造中的關鍵應用：
阻焊層固化：UVLED點光源確保線路精準保護
元件固定：快速固化導電膠，提高粘接強度
表面處理：均勻固化保護涂層，增強耐候性
3. 微型傳感器生產
UVLED固化機的特殊優勢：
無干擾固化：電磁敏感元件可安全固化
空間適應性：緊湊型UVLED點光源適合受限空間
材料兼容性：支持各類電子級UV膠固化
4. 技術發展趨勢
更高精度：向10μm級固化精度發展
智能控制：集成AI算法實現自適應固化
多波長系統：滿足不同材料的同步固化需求
5. 成功案例分享
案例一：手機攝像頭模組組裝
應用：鏡頭精準對位固定
方案：微型UVLED點光源系統
成效：組裝效率提升40%
案例二：MEMS傳感器生產
挑戰：熱敏感元件固化
創(chuàng )新：低溫UVLED固化工藝
成果：產品可靠性提升30%
結語
UVLED固化機憑借其精密、高效、低溫的特性，正在重塑微電子制造工藝。特別是UVLED點光源技術的進步，為微米級電子元件的加工提供了可靠解決方案。建議微電子制造企業關注UVLED固化技術的最新發展，適時進行工藝升級，以提升產品競爭力和市場響應速度。隨著微電子器件向更小尺寸、更高集成度發展，UVLED點光源的應用前景將更加廣闊。
